Dans les premiers jours du Web, les utilisateurs se connectaient à Internet en composant directement depuis un PC le fournisseur d'accès Internet (FAI) de leur choix. Pouvez-vous entendre les cris nostalgiques d'un modem? Mais pour les utilisateurs d'aujourd'hui, avoir tous leurs appareils «sur le réseau» est une évidence. Les entreprises le font depuis de nombreuses années sous la forme d’utilisation de réseaux locaux Ethernet… mais «LAN» et «Ethernet» ne sont pas synonymes.

Voyons comment chacun contribue à votre capacité à regarder des vidéos drôles de chats.

Qu'est-ce qu'un LAN?

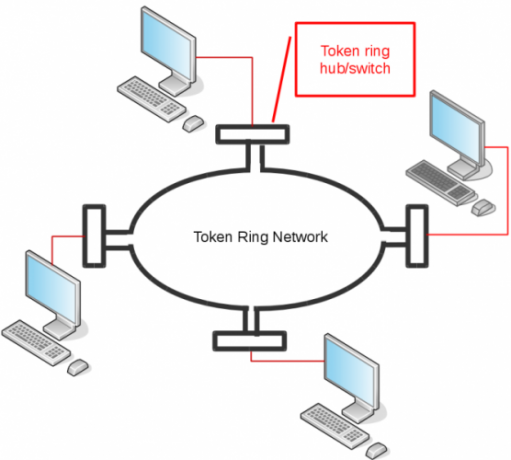

Un réseau local (LAN) est un réseau dont les membres se connaissent, mais pas le reste du monde. Les LAN précèdent le prédécesseur d'Internet d'une dizaine d'années. Par exemple, un type plus ancien appelé anneau de jeton vous a permis de connecter le réseau dans une grande boucle. Le trafic a encerclé les différents membres du réseau (ou noeuds) jusqu'à ce qu'il atteigne sa destination.

Les machines modernes connectées au réseau local peuvent communiquer entre elles ainsi qu'avec des ordinateurs externes (tels que les serveurs Web hébergeant des sites impressionnants comme MakeUseOf). Mais ces autres ordinateurs ne peuvent pas établir de contact en retour. Comment est-ce possible? C'est parce que votre réseau local est désigné «privé» par la norme IPv4.

Qu'est-ce qu'un réseau IPv4 privé?

Les réseaux qui utilisent le protocole Internet version 4 (IPv4) utilisent des adresses familières telles que «192.168.0.25» pour chaque nœud de réseau. La norme IPv4 impose aux membres des réseaux locaux privés d'utiliser une plage d'adresses particulière, comme suit:

• 10.*.*.*
• 172.16. *. * À 172.31. *. *
• 192.168.*.*

Lorsque vous essayez de contacter l'une des adresses ci-dessus, votre ordinateur regardera directement vers les autres appareils auxquels il est connecté. En d'autres termes, il n'ira pas à l'extérieur à la recherche de ces nœuds (plus sur ce que signifie «extérieur» dans un instant).

Supposons que vous souhaitiez consulter une page Web. Lorsque vous saisissez son URL, votre ordinateur essaie de comprendre son adresse IP à l'aide d'une recherche DNS Comment modifier vos paramètres DNS sur Windows (et pourquoi vous pourriez le vouloir)Le DNS est un élément important de la navigation sur Internet, mais les serveurs DNS que votre système utilise ne sont pas figés. Voici comment changer cela. Lire la suite . Si cette adresse IP finit par être l'une de celles ci-dessus (c'est-à-dire une adresse locale), votre ordinateur tentera de contacter directement cette machine. Puisqu'ils sont membres du même réseau privé, il trouvera ce nœud.

Sinon, votre ordinateur devra s'aventurer sur Internet pour le contacter. L'un des nœuds du LAN est désigné comme le passerelle et toutes les autres machines sont configurées pour utiliser cette passerelle. Une passerelle recevra ces sortant (comme «récupérez-moi la page d'accueil de MUO») et déterminez où l'envoyer ensuite. Ensuite, il enverra la demande, recevra la réponse et la transmettra à la machine qui l'a demandée. (Ce processus est appelé traduction d'adresses réseau Qu'est-ce que la traduction d'adresses réseau (NAT) et comment fonctionne-t-elle? Lire la suite .)

Le résultat est que votre appareil a une adresse IP localement, mais semble aux machines externes en avoir une autre. Pour voir comment cela fonctionne, essayez ce qui suit:

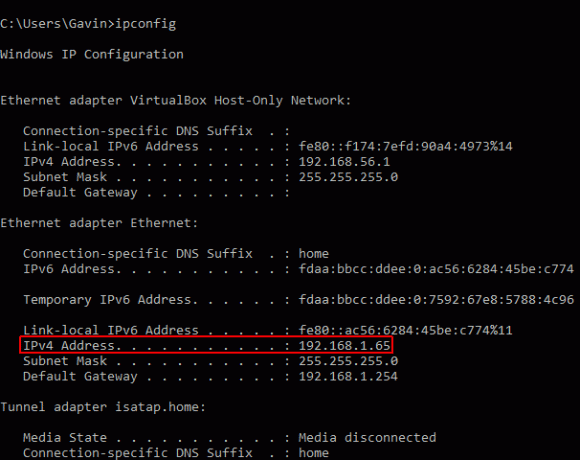

1. Recherchez l'adresse IP de votre ordinateur sur le LAN. Jetez un œil aux articles précédents de MUO pour le faire sur Windows utilisant ipconfig Comment afficher et modifier votre adresse IP sous Windows 7, 8 et 10Vous pouvez utiliser votre ordinateur sans même connaître votre propre adresse IP, mais souhaitez-vous savoir comment vérifier? Voici comment vérifier ou modifier rapidement votre adresse IP sous Windows. Lire la suite ou sur Linux et Mac utilisant ifconfig 2 Outils de ligne de commande de mise en réseau que tout le monde devrait connaîtreChaque utilisateur d'ordinateur, quel que soit le système d'exploitation que vous utilisez, doit connaître ces outils de ligne de commande. Lire la suite .

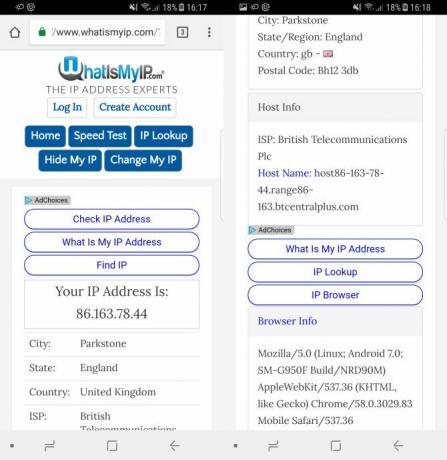

2. Maintenant, allez sur le site Quel est mon ip. La prémisse de ce site est simple: votre demande provient de votre Publique adresse, et le site vous le montre simplement.

Voyez comment les deux sont différents?

Lorsque vous demandez la page d'accueil de MUO, notre serveur Web voit une demande provenant de la externe adresse, pas votre local une. Cela signifie également que le serveur Web ne peut pas essayer de se connecter seul à votre machine. La passerelle (qui est généralement un routeur) par défaut ne transmet pas entrant demander n'importe où. Dans la section suivante, nous examinerons le fonctionnement de ces deux adresses.

Adresses locales (privées) et publiques en action

Essayons une petite expérience pour démontrer cette différence. Si vous avez un réseau Wi-Fi, connectez-y votre téléphone et envoyez une requête ping à votre PC (des applications de terminal sont disponibles pour les deux iOS et Android) avec la commande suivante:

ping [votre adresse IP interne, par ex. 10.30.30.90]

Vous devriez obtenir une sortie comme celle montrée ci-dessus (c'est-à-dire que la commande ping a réussi). Maintenant, déconnectez-vous du Wi-Fi et essayez-le en utilisant l'adresse externe que vous avez vue précédemment (par exemple, «8.14. *. *»). Vous n'obtiendrez probablement aucune réponse, car la commande frappe votre routeur et est ignorée (appuyez sur Ctrl + C quand vous en avez assez d'attendre).

Accéder à votre réseau local de l'extérieur

Alors, à quoi sert un réseau si personne de l'extérieur ne peut y entrer? Ils le peuvent, mais cela doit se faire de manière contrôlée. Les routeurs peuvent être configurés pour ouvrir des les ports au trafic entrant et le diriger vers une machine spécifique au sein de votre réseau local, un processus appelé redirection de port Qu'est-ce que la redirection de port et comment peut-elle m'aider? [MakeUseOf explique]Pleurez-vous un peu à l'intérieur quand quelqu'un vous dit qu'il y a un problème de redirection de port et c'est pourquoi votre nouvelle application brillante ne fonctionnera pas? Votre Xbox ne vous laissera pas jouer à des jeux, vos téléchargements de torrent refusent ... Lire la suite .

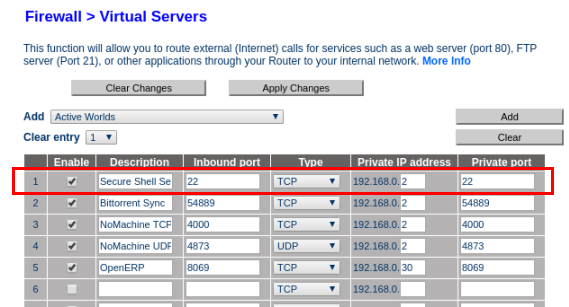

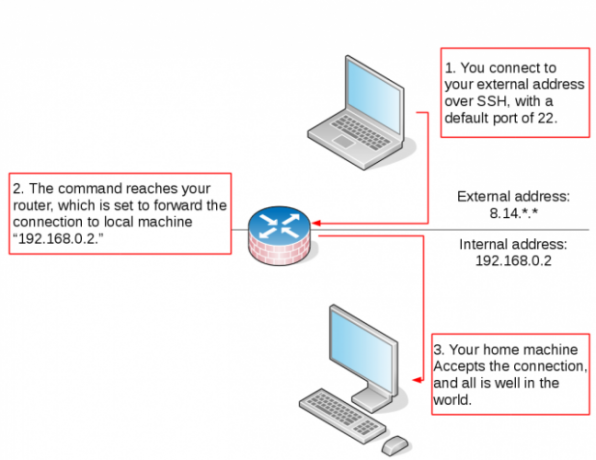

Considérer le serveur SSH de votre réseau domestique Guide du débutant pour configurer SSH sur Linux et tester votre configurationSans doute l'un des utilitaires Linux les plus importants à apprendre est SSH car vous pouvez contrôler une machine différente comme si vous y étiez directement assis. Nous vous guiderons à travers une installation de base. Lire la suite , qui possède probablement une adresse IP interne telle que "192.168.0.2". Vous pouvez configurer votre routeur pour transférer le port 22 vers cette machine locale particulière. Maintenant, lorsque vous contactez le port SSH de votre externe («8.14. *. *: 22»), le routeur la transmet à votre ordinateur local.

Le résultat est que vous pouvez joindre votre machine de l'extérieur via l'adresse externe car votre routeur transmettra la demande au LAN. C'est également de cette façon que le réseau de MakeUseOf peut transférer le port 80 vers un serveur Web, vous permettant de lire cet article dès maintenant.

Configurations LAN avancées

En plus de votre réseau domestique ou professionnel de base, il existe quelques autres configurations LAN que vous ne savez peut-être même pas que vous utilisez. Les éléments suivants sont parmi les plus courants.

Partage de connexion

Connecter un appareil à votre smartphone Partage de connexion: comment connecter Internet mobile à votre PC ou ordinateur portableGrâce au partage de données, vous pouvez utiliser votre Internet mobile sur votre PC, ordinateur portable ou tablette n'importe où. Tout ce dont vous avez besoin est un téléphone Android. Lire la suite crée en fait un LAN (basé sur le Wi-Fi) entre les deux appareils. Le téléphone agit alors comme une passerelle, acheminant les demandes qu'il reçoit vers le réseau de l'opérateur mobile (c'est-à-dire le réseau "public").

Dispositifs «infrastructure»

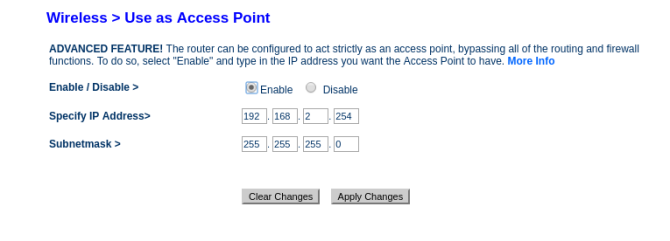

La plupart des routeurs de réseau domestique supposent qu'ils seront le seul appareil jouant le rôle de passerelle filaire et sans fil. Mais il est possible de configurer un routeur sans fil pour servir uniquement de «point d'accès». Cela signifie qu'il prendra alors tout le trafic qu'il recevra et le transmettra au routeur «principal». C'est une bonne utilisation pour un routeur plus ancien, pour agir en quelque sorte comme un «prolongateur de portée».

Réseaux d'égal à égal

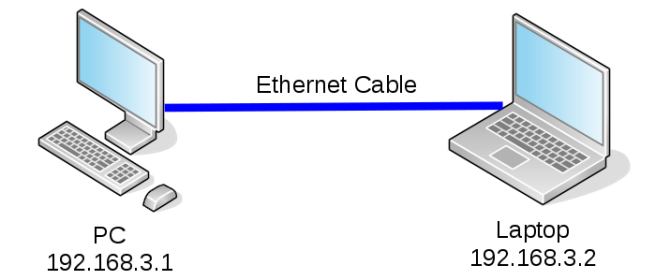

La plupart des systèmes d'exploitation vous permettront de connecter directement deux appareils ensemble, bien que cela s'accompagne généralement de quelques mises en garde. Tout d'abord, vous devrez les configurer à la main - il n'y aura pas de routeur sophistiqué distribuant automatiquement les adresses IP (à moins bien sûr que vous configuriez l'un des deux appareils comme Serveur DHCP DHCP expliqué: Installation et configuration d'un serveur DHCP gratuit [Linux] Lire la suite ).

Deuxièmement, lorsque vous les configurez, vous devez le faire correctement. Si vous les configurez avec des adresses de différentes plages (par exemple, une avec une adresse de 192.168.3.1 et l'autre 10.30.30.90), ils ne pourront pas se voir. Enfin, en utilisant les connexions réseau de chacun pour se connecter à l'autre, vous devrez prendre des mesures supplémentaires si l'une d'entre elles doit accéder à Internet (comme transformer votre PC Windows en routeur sans fil Transformez Windows en point d'accès Wi-Fi et partagez votre connexion InternetVous disposez d'une connexion Internet via un câble réseau. Pouvez-vous partager sans fil cette connexion avec d'autres appareils? Pouvez-vous faire fonctionner votre ordinateur Windows comme un routeur WiFi? En bref: oui! Lire la suite ).

Et Ethernet?

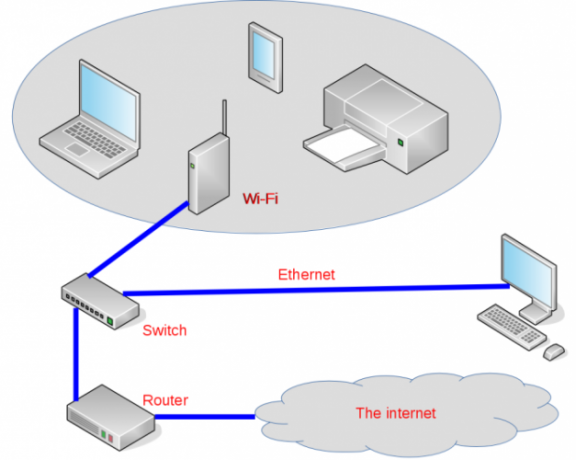

Un LAN est donc une configuration réseau, ou topologie. Alors, c'est quoi Ethernet? Ethernet en est un moyen (parmi plusieurs) vous pouvez utiliser pour créer un LAN. D'autres incluent le Wi-Fi, le Bluetooth et l'USB. Ceux-ci peuvent tous être utilisés pour créer un réseau local, ou peuvent même tous coexister au sein du même. Bien que le sans fil ait ses avantages, Ethernet joue toujours plusieurs rôles importants, comme suit:

• Ethernet est toujours la connexion de facto pour les postes de travail dans les réseaux d'entreprise.
• Même dans les réseaux entièrement sans fil (par exemple les réseaux domestiques), la connexion entre le modem câble / DSL et le routeur est Ethernet.
• Activités sensibles à la bande passante comme les jeux ou le streaming bénéficient toujours d'une connexion Ethernet filaire Wi-Fi vs Ethernet: lequel utiliser et pourquoi?Le monde passe au sans fil. Est-ce à dire que tout est fini pour Ethernet? Lire la suite .
• Les réseaux Ethernet continuent d'offrir les avantages de la sécurité physique.

Les principaux équipements de réseau dans un réseau Ethernet sont les Catégorie-5 câble qui court entre deux RJ-45 les ports. Un réseau Ethernet très basique pourrait comprendre seulement trois parties: deux nœuds avec des ports RS-45 et le câble qui les relie. Dans un réseau domestique, cela équivaut à brancher votre appareil (par exemple une Xbox) directement dans le port de votre modem câble.

Les réseaux plus complexes utilisent d'autres éléments tels que les concentrateurs et les routeurs. Ces deux termes sont faciles à mélanger, mais nous avons a expliqué la différence plus en détail Quelle est la différence entre les routeurs, les concentrateurs et les commutateurs?Êtes-vous confus quant aux différences entre un concentrateur, un commutateur et un routeur? Ne t'inquiète pas. La réponse est en fait assez simple. Dans cet article, nous le décomposons pour vous. Lire la suite . La chose importante à retenir est que les concentrateurs connectent le réseau en interne et que les routeurs le connectent à d'autres réseaux externes. Tout ce qui précède peut également être combiné, avec un réseau contenant des connexions Ethernet à des appareils comme le bureau PC ou serveurs et connexions sans fil aux imprimantes, téléphones / tablettes et appareils hors de portée des câblés gouttes.

Fondamentalement, tous les réseaux locaux ne sont pas Ethernet

Ethernet est l'un des supports les plus anciens et à bien des égards l'un des meilleurs pour les réseaux locaux. Mais les réseaux se sont développés au-delà de ce seul type de connexion. Et bien qu'Ethernet soit toujours un élément clé dans la plupart des réseaux locaux à la maison et au bureau, ils ne sont pas identiques.

À quoi ressemble votre réseau domestique? Avez-vous encore des appareils câblés sur Ethernet? Vous préférez Ethernet à d'autres types de connexions pour certaines applications? Faites le nous savoir dans les commentaires!
